一、产品概述

SW21外解码模拟楼宇对讲系统，是济南赛克新威科技发展有限公司专为经济型住宅项目匠心打造的高性价比安防解决方案。该系统采用成熟稳定的外置解码器架构，以超五类网线作为统一传输介质，实现了系统结构的极致简洁、配置的高度灵活与出众的性价比。

相较于支持多种传输方式的SW66/67系统，SW21系统专注于纯网线传输，系统架构更为清晰明了。这一设计确保了布线规范统一，极大简化了安装与调试流程，尤其适合对项目成本控制有严格要求的住宅开发与改造工程。

系统支持灵活的3位或4位房号呼叫，ID卡容量高达1500张，并可选配联网功能升级至小区级综合管理。其广泛适用于多层住宅、小高层及各类老旧小区的安防升级改造项目。

二、系统组成

SW21系统由一系列功能明确、配合紧密的核心设备构成，确保系统稳定可靠运行。

系统核心优势

• 布线规范统一：采用纯网线传输，线缆标准统一，施工规范，有效降低后期维护复杂度。
• 配置经济高效：推荐使用6路或8路解码器并实现复用功能，最大化设备利用率，显著降低单户成本，提升项目整体经济效益。

典型应用容量：系统支持的解码器数量可根据实际楼层与户型灵活配置。通过解码器复用（每台带载6-8户），可高效覆盖多层及小高层住宅，是经济型项目的理想选择。

三、核心功能

SW21系统集成了楼宇对讲所需的核心与实用功能，兼顾安全、便捷与高效管理。

1. 智能编码呼叫

访客可通过门口机直接输入房号呼叫住户。支持两种呼叫模式：输入“101”或“0101”，3秒后自动发起呼叫；或输入“101#”或“0101#”立即呼叫，响应迅速。

2. 高清双向通话

室内机振铃后，住户按下“通话”键即可与访客进行清晰的双向语音对讲，再次按下挂断。通话具备40秒限时与保密功能，充分保障住户隐私与通信安全。

3. 便捷遥控开锁

• 通话开锁：在对讲过程中，住户可随时按下“开锁”键远程开启单元门锁，支持多次操作。
• 免提开锁：在振铃状态下直接按“开锁”键，系统将执行开锁并自动挂断，操作快捷。

4. 多重密码开锁

系统提供灵活的密码管理功能，满足物业与住户的不同管理需求。

• 密码开锁：访客输入“# + 密码 + #”即可开门。
• 密码功能开关：在门口机输入“#00007575#”，可全局开启或关闭密码开锁功能。
• 密码修改：通过门口机输入“#00009595# + 旧密码# + 新密码#”，可安全修改开锁密码。

5. 一卡通刷卡开门

支持ID卡及IC卡刷卡开门，ID卡系统容量高达1500张，IC卡发卡数量无限制，完美支持小区一卡通集成，实现“一卡通行”。

• 增加用户卡：刷“设置卡”后依次刷需添加的“用户卡”，最后刷“设置卡”退出；或通过门口机输入“#00002020#”进入加卡模式。
• 删除用户卡：刷“删除卡”后依次刷需删除的“用户卡”，最后刷“删除卡”退出；或通过门口机输入“#00002021#”进入删卡模式。
• 清除所有卡：刷1次“设置卡”，连续刷5次“删除卡”，再刷1次“设置卡”。
• 制卡与数据复制：支持在门口机上制作“设置卡”与“删除卡”，并可通过专用数据线实现多门口机间卡数据复制或主板更换后的数据恢复，便于工程维护与批量部署。

6. 门口实时监视

住户无需等待呼叫，随时按下室内机“监视”键，即可查看单元门口实时影像，并可即时与门口机建立通话，方便确认访客或观察周边情况。

7. 联网扩展功能（选配）

通过选配联网控制器，系统可升级为联网型，实现小区级综合管理。

• 呼叫管理中心：门口机输入“0000”或室内机按下“求助”键，可直接呼叫物业管理员。
• 报警信息上传：触发报警器后，报警信息可实时上传至管理中心，确保及时响应。
• 联网地址设置：通过门口机输入“#00002003#”，可便捷设置楼号与单元号，便于大规模社区管理。

8. 其他实用功能

• 室内机铃音选择：待机状态下，按“通话”键5-9次，再按“开锁”键即可进入选曲状态，个性化定制入户铃声。
• 振铃音量调节：振铃状态下，按“求助”键增大音量，按“监视”键减小音量，适应不同家居环境。

四、技术特点

1. 纯网线传输，架构简洁

系统采用超五类网线（T568B标准）作为唯一传输介质，摒弃复杂的多线制布线。这种统一规范的设计，使得系统结构清晰，大幅降低了施工难度与后期维护成本。

2. 卓越的性价比

SW21系统精准定位于经济型市场，在完整保留可视对讲、刷卡开门、密码管理、联网扩展等核心安防功能的同时，通过优化的系统设计控制了整体成本，是预算有限项目的性价比之选。

3. 灵活的外置解码器架构

采用外置层间解码器，设备支持从第一台到最后一台自动设号。推荐使用6路或8路解码器并启用复用功能，可显著减少设备用量，使系统配置更加经济高效。

4. 双模式房号设置

提供两种便捷的房号设置方式，适应不同工程现场需求：

• 批量自动设号（输入#00002120#）：适用于解码器型号统一的场景，系统自动逐台完成编码，高效省时。
• 联合手动设号（输入#00002121#）：通过室内机按键配合进行设置，灵活性高，适用于复杂或特殊的编码需求。

5. 平滑的扩容能力

系统支持非联网与联网两种模式。初始可按非联网系统建设，后期只需增加联网控制器（SW67K14）即可平滑升级为联网系统，轻松满足从单栋楼管理到整个小区集中管理的需求演变，保护项目投资。

五、主要产品参数

数码门口机 SW21M33SD

7寸可视室内机

六、安装与配置要点

1. 线缆与布线规范

• 系统主线及入户线必须采用标准的超五类网线，并按T568B标准压接水晶头。
• 压接完成后，务必使用测线仪测量每根线芯的通断及线间短路情况，确保连接可靠，避免接触不良导致系统故障。
• 请注意，为设备供电的2芯电源线需单独布设，不得与信号网线混用。

2. 电源配置建议

• 电控锁可由门口机直接驱动，无需额外控制器。
• 若使用磁力锁，必须为其单独配置12V电源及专用的磁力锁控制器。
• 当采用楼层电源接力供电时，必须断开从楼下引来的电源正极，避免环路。
• 接入报警探测器等扩展设备时，需单独核算其功耗并配置电源，严禁直接从对讲系统主电源上随意取电。

3. 房号设置注意事项

• 系统中仅允许门口机编号为“1”的门口机执行房号设置操作。
• 在进行自动房号设置时，系统中不得连接SW67X02/04分支器或SW67K14联网控制器，门口机须直接与解码器链连接。
• 若系统出现故障并修复后，建议重新执行一次自动编码操作，以确保地址信息准确无误。

4. 其他关键提示

• 为避免电磁干扰导致图像异常或数据丢失，系统网线应远离强电线路及其他大功率设备线缆。
• 组建联网系统时，必须配置管理员机。单片区视频联网的传输距离建议不超过1000米。
• 当联网距离超过400米时，建议在链路中增加联网视频放大器，以保证视频信号质量。

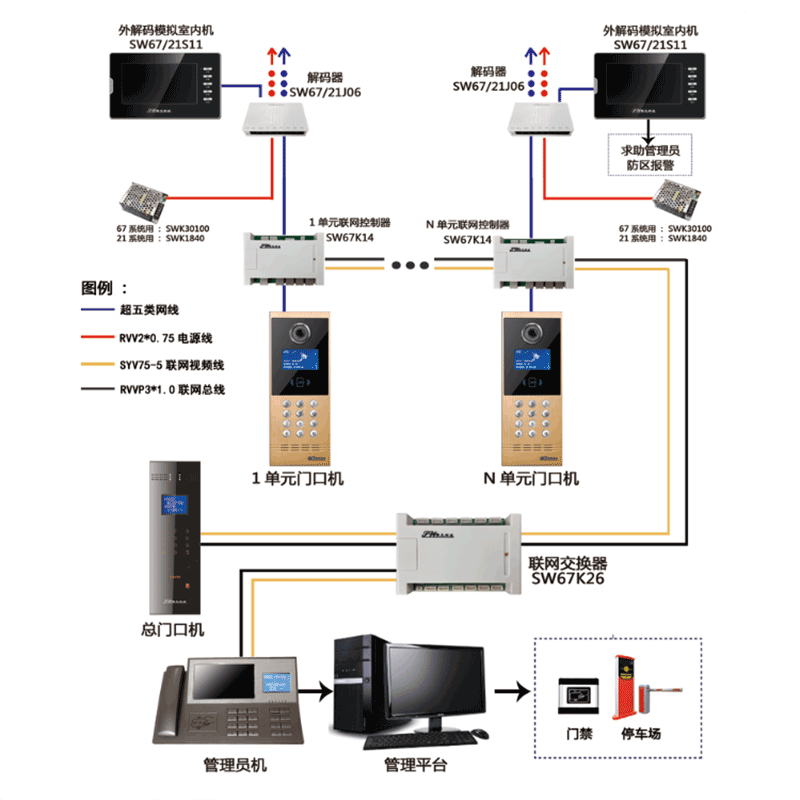

七、典型应用场景

八、结语

SW21外解码模拟楼宇对讲系统，是赛克新威科技为经济型住宅市场量身打造的高性价比安防典范。系统以“纯网线传输”和“外置解码器”为核心设计理念，在确保可视对讲、智能门禁等核心功能完整可靠的基础上，实现了成本控制与系统简洁性的完美平衡。

对于楼层适中、预算有限的新建住宅项目，或亟待安防升级的老旧小区改造工程，SW21系统提供了一个经济实用、安装便捷、稳定可靠的优质选择。作为赛克新威模拟对讲产品矩阵中的重要一环，SW21与功能更丰富的SW66、SW67系统协同，共同构成了覆盖从经济入门到高端联网的全场景模拟对讲解决方案，满足不同客户的多元化需求。
